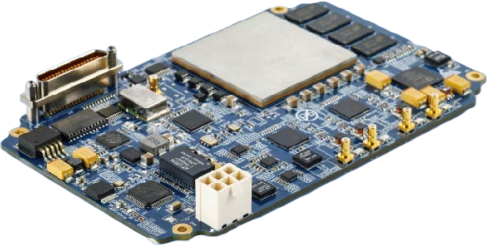

板卡支持3路14位ADC和1路14位DAC，ADC采样率最高支持1GSPS，DAC采样率最高2.5GSPS。CC303处理板的FPGA支持外挂2GBDDR3SDRAM颗粒，同时单板提供1路10/100/1000MBASE-T网口和多路RS232、RS422、GPI0接口。单板的对外连接器为1301-37，射频接头形式为SSMP-JHD。CC303射频处理板适合于无线通信、电子对抗、雷达以及其它高性能RF应用场景。

• FPGA 主芯片基于 xilinx Virtex7 XC7V690T,

• 单板尺寸为 150mm x100mm x1.6mm(长x宽x厚，公差±0.1mm)。

• FPGA 板载 2GB DDR3 SDRAM。

• 支持3路 ADC输入，采样率最高1GSPS，精度 14位。

• 支持1路 DAC输出，采样率最高2.5GSPS，精度 14位。

• 提供单路千兆以太网接口，支持10M/100M/1000M 速率自协商

• 支持板载高精度参考时钟，同时支持外参考时钟同步。
